红外热成像手艺，，，，，散热设计环节的“神秘武器”！

2019-03-09

分享：

过热一直是产品稳固可靠运行的大敌，，，，，

热管理研发职员做产品论证和设计时，，，，，

需要统筹照顾差别市场主体的需求，，，，，

在性能指标和综合本钱之间抵达最佳平衡。。。。。

无邪使用红外热像仪，，，，，

研发职员可大幅提高散热设计各个环节的事情效率。。。。。

一、快速评估热负载

红外热像仪可对产品温度漫衍直观成像，，，，，资助研发职员精准评估热漫衍，，，，，定位热负荷过大区域，，，，，让后续的散热设计更有针对性。。。。。
mg冰球突破(中国游)官方网站

mg冰球突破(中国游)官方网站

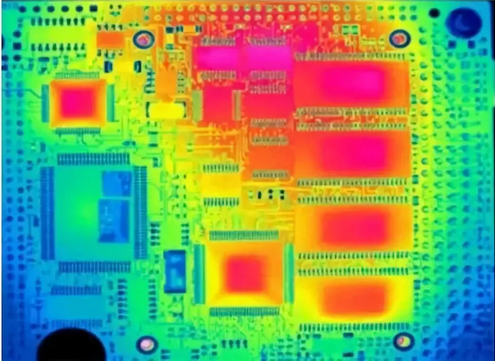

▲PCB电路板

二、散热计划评估验证

设计阶段会有多种散热计划，，，，，红外热像仪可资助研发职员快速、直观的评估差别散热计划，，，，，确定手艺蹊径。。。。。

举个例子，，，，，将一个离散的热源安排在一个大的金属散热器上，，，，，会爆发较大的热梯度，，，，，由于热量缓慢地通过铝传导到翅片。。。。。研发职员妄想在散热器内植入热管，，，，，抵达既镌汰散热器板厚度和散热片面积，，，，，降低对强制对流的依赖从而实现噪音降低，，，，，又包管产品恒久稳固事情的目的，，，，，红外热像仪可以很好的资助工程师们评估该计划效能。。。。。

mg冰球突破(中国游)官方网站

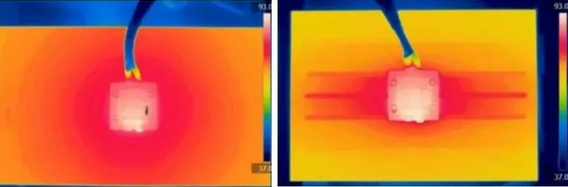

上图解说：

?热源功率150W；；；；；；

?左图：古板铝散热片，，，，，长度30.5cm，，，，，基底厚度1.5cm，，，，，重4.4kg，，，，，可以发明热量以热源为中心梯度扩散；；；；；；

?右图：植入5根热管后的散热片，，，，，长度25.4cm，，，，，基底厚度0.7cm，，，，，重2.9kg，，，，，较古板散热片减材34%，，，，，可以发明热管可以等温的将热量带走，，，，，散热器温度漫衍匀称，，，，，同时发明导热只需3根热管，，，，，有进一步降低本钱的可能。。。。。

更进一步，，，，，研发职员需设计热源和热管散热器的布设和接触。。。。。借助红外热像仪，，，，，研发职员发明热源和散热器可借助热管，，，，，实现热量的隔离传输，，，，，这让产品的设计可越发无邪。。。。。

mg冰球突破(中国游)官方网站

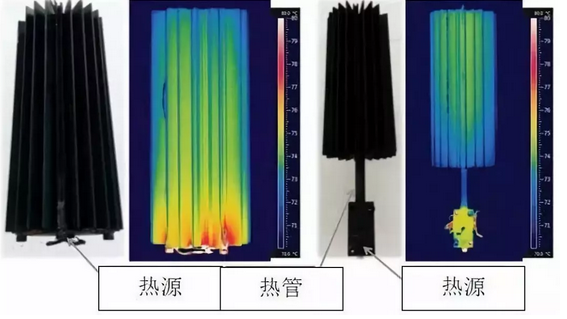

上图解说：

?热源功率30W；；；；；；

?左图：热源和古板散热片直接接触，，，，，散热片温度泛起显着的热梯度漫衍；；；；；；

?右图：热源通过热管将热量隔离传到给散热片，，，，，可以发明热管等温传输热量，，，，，散热片温度漫衍匀称；；；；；；散热片远端温度较近端高0.5℃，，，，，是由于散热片加热周围空气，，，，，热空气上升群集加热散热器远端所致；；；；；；

?研发职员可进一步优化热管数目、巨细、位置、漫衍等设计。。。。。

三、散热质料比选

确定散热计划后，，，，，研发职员需对供应商提供的差别规格的散热质料举行测试筛选�。。。。�，，抵达散热指标和本钱的平衡。。。。。

好比在手机、导航、智能硬件等电子产品中，，，，，会使用铝箔贴片、石墨散热薄膜等柔性导热质料用于散热，，，，，这些质料有差别品牌、工艺和规格，，，，，借助红外热像仪，，，，，研发职员可快速评估他们的散热效果，，，，，综合思量性能指标和本钱确定合适的质料。。。。。

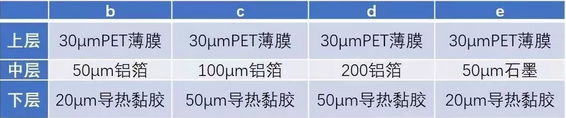

下图为差别规格的散热薄膜质料的筛选比照，，，，，其中a为比照组，，，，，热源不做任何散热步伐，，，，，b~d热像图所用散热质料从上到下的微观分层为:

mg冰球突破(中国游)官方网站

各样品的最高温如下：

mg冰球突破(中国游)官方网站

mg冰球突破(中国游)官方网站

▲说明：热源1.3W，，，，，25×25mm，，，，，导热片50×50mm

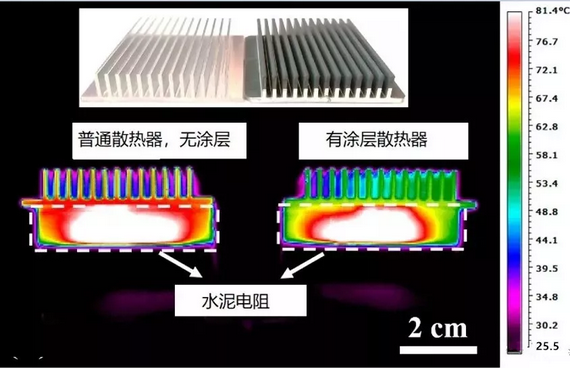

再好比铝合金散热器通常导热性高，，，，，但热辐射效率差，，，，，可通过超声机械涂层和铠装等手艺提高热辐射性能，，，，，从而在不提高体积的条件下提高总体散热效能。。。。。

mg冰球突破(中国游)官方网站

▲说明：右侧镀层质料为Al2O3+SiO2

红外热像仪独吞的特征在散热设计领域中施展了唯一无二的作用，，，，，关于研发职员来说，，，，，可以缩短研发周期、提高产品质量。。。。。将新产品更快投入市场�。。。。�，，这是许多行业的“乐成窍门”之一。。。。。
